Impianti Cogenerativi a Biomassa

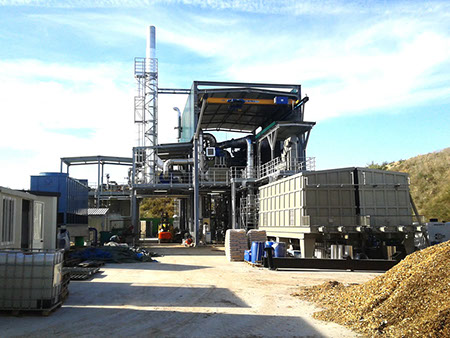

Impianti a vapore d’acqua serie SWFT



Gli impianti a vapore si basano sul classico ciclo termodinamico Hirn a vapore surriscaldato, più comunemente noto come ciclo Rankine.

Gli impianti della serie SWFT sono costituiti da:





Forno a griglia mobile, progettato per la combustione di diverse tipologie di biomasse

Gruppo di generazione di vapore surriscaldato a recupero, (surriscaldatore, generatore di vapore ed economizzatore)

Preriscaldatore dell’aria comburente

Turbogeneratore

Condensatore

Gruppo di accumulo e trattamento del condensato

Sistema di trattamento dei gas combusti (multiciclone, filtro a maniche, camino ed aspiratore)





Impianti a vapore di fluido organico ORC, serie HPW



Gli impianti motore a vapore di fluido organico si basano sul ciclo termodinamico ideale Rankine organico, spesso denominato ORC (Organic Rankine Cycle). Nelle serie HPW, il fluido termovettore impiegato per l’alimentazione è acqua surriscaldata che viene prodotta tramite un generatore a recupero installato sulla linea dei gas combusti. Gli impianti della serie SWFT sono costituiti da:





Forno a griglia mobile o griglia fissa, progettato per la combustione di diverse tipologie di biomasse

Generatore d’acqua surriscaldata a recupero

Modulo motore con Turbogeneratore ORC

Evaporatore del fluido organico

Condensatore del fluido organico, con circuito di raffreddamento ad acqua

Sistema di trattamento dei gas combusti (multiciclone, filtro a maniche, camino ed aspiratore)





Impianti a vapore di fluido organico ORC, serie HPW



Gli impianti motore a vapore di fluido organico si basano sul ciclo termodinamico ideale Rankine organico, spesso denominato ORC (Organic Rankine Cycle). Nelle serie HPW, il fluido termovettore impiegato per l’alimentazione è acqua surriscaldata che viene prodotta tramite un generatore a recupero installato sulla linea dei gas combusti. Gli impianti della serie SWFT sono costituiti da:





Forno a griglia mobile o griglia fissa, progettato per la combustione di diverse tipologie di biomasse

Generatore d’acqua surriscaldata a recupero

Modulo motore con Turbogeneratore ORC

Evaporatore del fluido organico

Condensatore del fluido organico, con circuito di raffreddamento ad acqua

Sistema di trattamento dei gas combusti (multiciclone, filtro a maniche, camino ed aspiratore)





Impianti a vapore di fluido organico ORC, serie HT ORC 165



Gli impianti motore a vapore di fluido organico si basano sul ciclo termodinamico ideale Rankine organico, spesso denominato ORC (Organic Rankine Cycle). Nelle serie HT ORC, il fluido termovettore impiegato per l’alimentazione è un fluido gassoso ad alta temperatura (aria surriscaldata o gli stessi gas combusti) che viene inviato all’evaporatore del fluido organico. Gli impianti della serie HT ORC sono costituiti da:

Forno a griglia mobile o griglia fissa, progettato per la combustione di diverse tipologie di biomasse, con eventuale generatore d’aria    surriscaldata

Modulo motore con Turbogeneratore ORC

Evaporatore del fluido organico

Condensatore del fluido organico, con circuito di raffreddamento ad acqua

Sistema di trattamento dei gas combusti (multiciclone, filtro a maniche, camino ed aspiratore)





Impianti a microturbina ad aria surriscaldata, serie Power Mass HT



La serie Power Mass HT è in fase sviluppo e ha lo scopo di estendere l’uso delle biomasse solide anche alla tecnologia delle turbine a gas, note per gli elevati rendimenti che possono raggiungere congiuntamente all’alta affidabilità.

L’energia termica prodotta dal sistema di combustione della biomassa vergine viene recuperata attraverso uno speciale scambiatore di calore in grado di riscaldare l’aria fino all’elevata temperatura di esercizio richiesta per il funzionamento di una microturbina ad aria a combustione esterna, operante a circuito aperto.





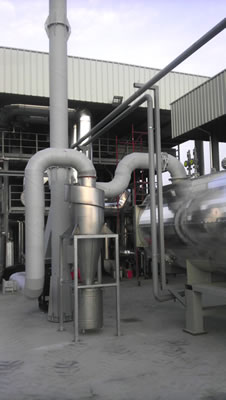

Caldaie a Biomassa

Caldaie serie W, HPW, SW, HT, DO



 Le caldaie a biomassa sono costituite da:



Forno a griglia mobile o griglia fissa, progettato per la combustione di diverse tipologie di biomasse

Recuperatore di calore (acqua calda, surriscaldata, vapore, aria, olio diatermico)

Sistema di trattamento dei gas combusti (multiciclone, filtro a maniche, camino ed aspiratore)



Le caldaie a biomassa comprendono un’ampia gamma di modelli da impiegare per le più svariate applicazioni,

in funzione del tipo di combustibile e delle potenzialità richieste. Per ciascuna serie delle caldaie a biomassa, la

produzione termica viene fornita con i seguenti fluidi termovettori:



Serie W, per la produzione di acqua calda

Serie HPW, per la produzione di acqua surriscaldata

Serie SW, per la produzione di vapore saturo

Serie HT, per la produzione di aria surriscaldata

Serie DO, per la produzione di olio diatermico

Bruciatori Industriali

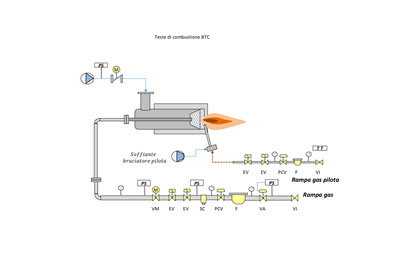

Teste di combustione, serie BTC

Trattasi di classici bruciatori industriali a gas, olio combustibile o gasolio ad aria soffiata, del tipo a testa di combustione separata.

La regolazione della potenza è del tipo automatico - modulante, ed è realizzata dalla valvola di regolazione della portata del gas combustibile. Il corretto rapporto aria/combustibile viene garantito automaticamente, al variare della portata di combustibile, grazie alla serranda di regolazione motorizzata sull’aria comburente. Il campo di regolazione è 1:10, per le versioni standard. La regolazione della potenza del bruciatore viene comandata dalla termocoppia di lavoro inserita nella camera di lavoro.



Caratteristiche tecniche



  • Potenze termiche: da 100 kW a 10.000 kW
  • Combustibile: metano, GPL, altri gas combustibili costituiti da miscele di gas poveri, olio combustibile, gasolio
  • Installazione: tutte le disposizioni (orizzontale, verticale, inclinato)
  • Regolazione: modulante 1:10, (max. 1:20 per le esecuzioni speciali)

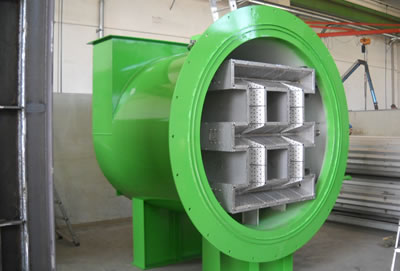

Bruciatori in Vena d'Aria

I bruciatori in vena d’aria serie BVA sono bruciatori industriali a gas impiegati per il riscaldamento diretto di flussi gassosi. I prodotti della combustione si miscelano direttamente con il flusso da riscaldare nel condotto in cui è inserito il bruciatore. La serie BVA dei bruciatori in vena d’aria comprende i modelli da BVA 100 a BVA 10.000, dove il codice numerico identifica la potenza termica nominale installata espressa in kW.

I bruciatori possono essere realizzati nella versione ad aria soffiata BVA-CV dotata di apposito ventilatore dell’aria comburente, oppure nella versione in vena d’aria pura senza ventilatore BVA dove l’ossigeno necessario per la combustione viene intercettato direttamente dal flusso gassoso da riscaldare :



Versione BVA senza ventilatore, in vena d’aria pura

Versione BVA-CV, ad aria soffiata con ventilatore

I bruciatori della serie BVA sono disponibili sia nelle versioni BVA e BVA-CV dotate di camera propria per il contenimento del flusso, da collegare al condotto, che nelle versioni senza camera BVA/D e BVA-CV/D dove il sistema di teste di combustione viene direttamente inserito in un canale preesistente:



Versione BVA e BVA-CV, con camera di contenimento (in esecuzione standard) da collegare al condotto

Versione BVA/D e BVA-CV/D, senza camera



Caratteristiche tecniche



Massima temperatura di riscaldamento del flusso gassoso: 550 °C (fino ad un max. di 800 °C per le esecuzioni speciali)

Potenze termiche: da 100 kW a 10.000 kW

Combustibile: metano, GPL, altri gas combustibili costituiti da miscele di gas poveri

Regolazione: modulante 1:10, (max. 1:20 per le esecuzioni speciali)

Circuito del flusso gassoso: in pressione o depressione

Installazione: tutte le disposizioni (orizzontale, verticale, inclinato)



Applicazioni



Generazione d’aria calda per l’industria ceramica

Generazione d’aria calda per l’industria dei laterizi

Essiccazione di prodotti industriali, agricoli e alimentari

Post-bruciatori di turbine a gas

Post combustione per la termodistruzione di sostanze inquinanti quali CO, VOC, etc...

Recuperatori di Calore

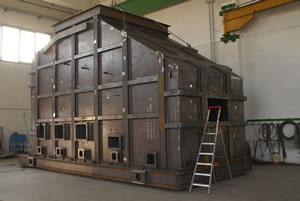

Comprendono un’ampia gamma di recuperatori di calore, che a seconda della tipo di scambio termico e dell’applicazione possono essere classificati in:



  • Scambiatori di calore
  • Generatori di acqua surriscaldata
  • Generatori di vapore
  • Generatori ad olio diatermico
